一、测试光敏电阻
【硬件准备】
1个单色LED灯，1个光敏电阻（可以使用旋转变阻代替）
【编程实现】
当光敏电阻识别到黑夜状态时（如采用旋转变阻器，则读数低于某设定值），LED以高亮度点亮，否则LED熄灭，如此循环。
提示：黑夜状态，即环境光强度低于自行设置的临界值的状态，实际操作时可以用手或者其它物体遮挡环境光。如采用旋转变阻器调低读数。
【评判标准】
30分：确实因为环境光强度的变化（如采用旋转变阻器，则确定因为旋转变阻器的转动），影响过LED灯的点亮和熄灭状态；
50分：完全符合题意。
【程序代码】
1、Mixly代码
2、Arduino C代码
const int ledPin=13;const int potPin=A0;void setup() {pinMode(ledPin,OUTPUT);Serial.begin(9600);}void loop() {Serial.println(analogRead(potPin));if(analogRead(potPin)>700) digitalWrite(ledPin,HIGH);else digitalWrite(ledPin,LOW);}
二、测试串口输入
【硬件准备】
1个全彩LED
【编程实现】
以串口监视器输入的命令，控制全彩LED的三色灯点亮或熄灭，具体规则如下：程序初始化时全彩LED灯熄灭；
输入“R”：红色点亮，输入“r”：红色熄灭；
输入“G”：绿色点亮，输入“g”：绿色熄灭；
输入“B”：蓝色点亮，输入“b”：蓝色熄灭。
如此循环。
【评判标准】
30分：确实因为串口输入的命令，改变过LED的点亮和熄灭状态；
50分：完全符合题意。
【程序代码】

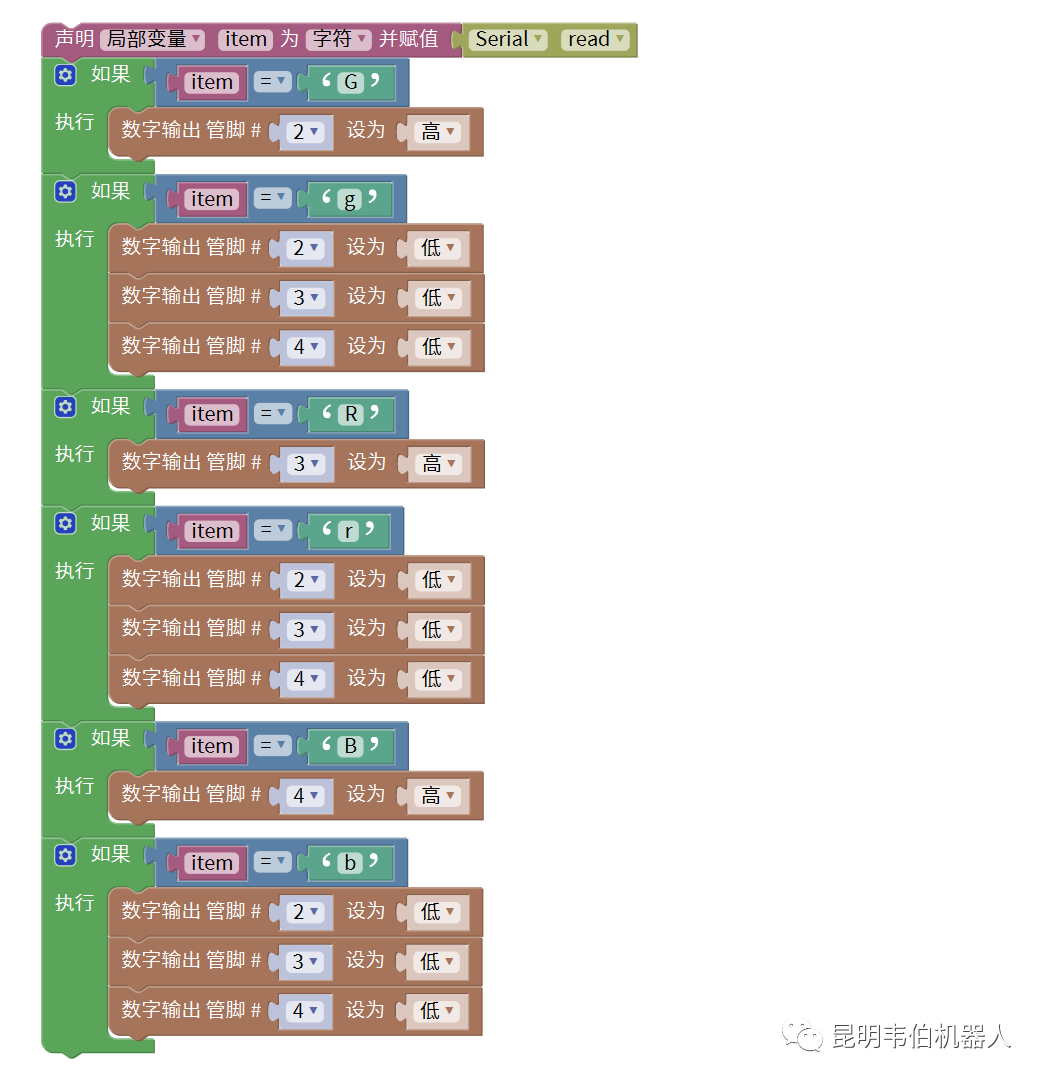

1、Mixly代码
2、Arduino C代码
void setup() {Serial.begin(9600);pinMode(2,OUTPUT);pinMode(3,OUTPUT);pinMode(4,OUTPUT);}void loop() {char serialValue=Serial.read();if(serialValue=='G') digitalWrite(2,HIGH);if(serialValue=='g'){digitalWrite(2,LOW);digitalWrite(3,LOW);digitalWrite(4,LOW);}if(serialValue=='R') digitalWrite(3,HIGH);if(serialValue=='r'){digitalWrite(2,LOW);digitalWrite(3,LOW);digitalWrite(4,LOW);}if(serialValue=='B') digitalWrite(4,HIGH);if(serialValue=='b'){digitalWrite(2,LOW);digitalWrite(3,LOW);digitalWrite(4,LOW);}}
三、测试旋转变阻器和LCD1602
【硬件准备】
1个旋转变阻器，LCD1602
【编程实现】
1、通过转动旋转变阻器改变LCD在第一行显示字母“O”的位置，并且能准确地停留在LCD第1行0~15的任一指定位置上；
2、同时，在LCD第1行上，“O”的左侧都显示“>”，“O”的右侧都显示“<”；
3、当转动旋转变阻器时，不论字母“O”的位置如何改变，始终符合规则2的要求。
【程序代码】

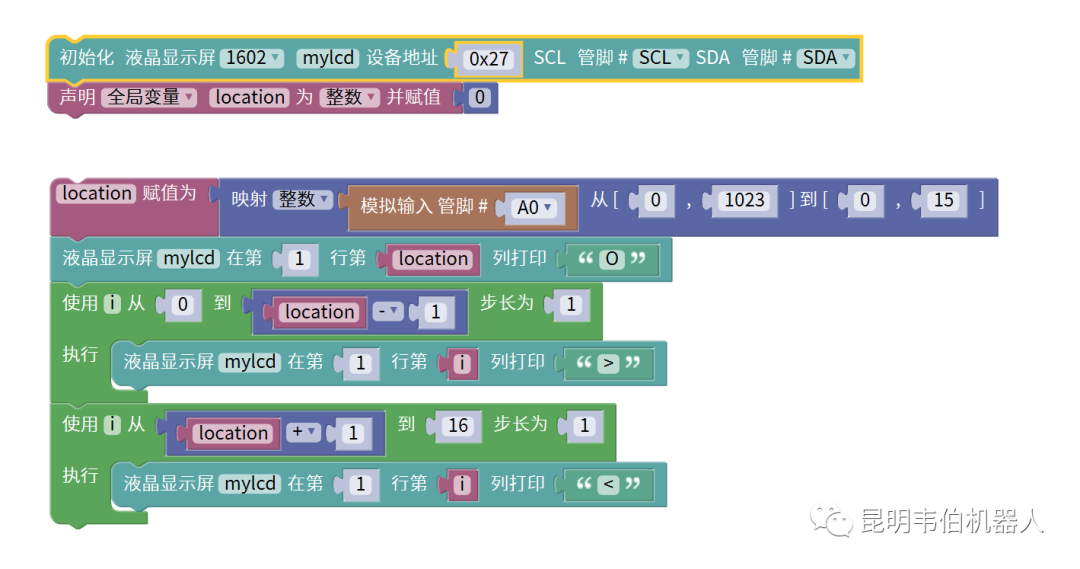

1、Mixly代码
2、Arduino C代码
#include <Wire.h>#include <LiquidCrystal_I2C.h>LiquidCrystal_I2C mylcd(0x27,16,2);int location;void setup(){mylcd.init();mylcd.backlight();location=0;}void loop(){location=(map(analogRead(A0),1,1023,0,15));mylcd.setCursor(location-1,0);mylcd.print("O");for (int i=0;i<=location-1;i++) {mylcd.setCursor(i-1,0);mylcd.print(">");}for (int i=location+1;i<=16; i++) {mylcd.setCursor(i-1,0);mylcd.print("<");}}
