“蓝桥杯”Arduino解析-乌鸦喝水。
-
-
梁老师 北京小升初老师～
0 人点赞了该文章 · 63 浏览
【要求】
“乌鸦喝水”的故事告诉我们一个道理，遇到困难的时候，要善于动脑思考，这样再困难的事情也会迎刃而解。下面请你模拟乌鸦喝水的过程。
【硬件准备】
四位数码管，红外遥控（自己选择所需按键），旋转电阻器
【原理规则】
故事梗概：一只乌鸦口渴了，发现一个装有水的瓶子，它开始时喝不到水，乌鸦衔来石子丢进瓶子，每次等到瓶子里的水面升到了瓶口，乌鸦就喝水。
（1）瓶子的最高水位为30，以数码管的左侧两位显示瓶子当前水位，右侧两位显示瓶子中的剩余水量（即还有多少水位是水）；
（2）确定初始水量：瓶子中初始装有的水量用旋转电阻器实时调整数码管左侧两位数字（全量程内控制范围5-25）并用红外遥控按键“0”来确认，确认后左侧两个数字就不能再用旋转变阻器修改了；
（3）投入石头和喝水：用红外遥控的按键“1”表示乌鸦向瓶中投入能让水位升高1的石子，按键“2”代表投入了能让水位升高2的石子；按键“3”代表乌鸦喝水，每次喝掉3个水位的水；
（4）故事重来：任意时刻按红外遥控按键“4”，故事重新开始。
【编程实现】
（1）程序开始时，为瓶子确定初始水量；
（2）用红外遥控器的按键“1”和“2”模拟乌鸦向瓶内投入石子；
（3）每当瓶子满了（水位到达30）时，乌鸦可以喝水（用按键“3”模拟），每次喝水使当前水位降低3，瓶中剩余水量减3；
（4）过程2、3可重复交叉进行，且数码管实时刷新水位和水量，须注意以下情形：
1、乌鸦在把瓶中剩余的水喝光之前，可以多次喝水；
2、瓶子满时如果加石子，水会溢出（剩余水量减少，但当前水位为30）；
3、瓶子不满（水位不到30）时，不可以喝水；
4、瓶子中剩余水量不能为负数，最小为0，此时喝不到水（即当前水位不再减少）；
（5）任意时刻按红外遥控器按键“4”，重复过程1~4。
【评判标准】
20分：正确实现了确定初始水量的过程；
40分：在20分的标准基础上，实现了乌鸦投入石子的过程；
60分：在40分的标准基础上，至少正确实现一次喝水的过程；
80分：至少实现了一轮完整的乌鸦喝水的过程；
100分：完全符合题意，即在80分标准的基础上，实现了任意时刻重来的过程。
【程序代码】
1、Mixly代码
（1）初始化

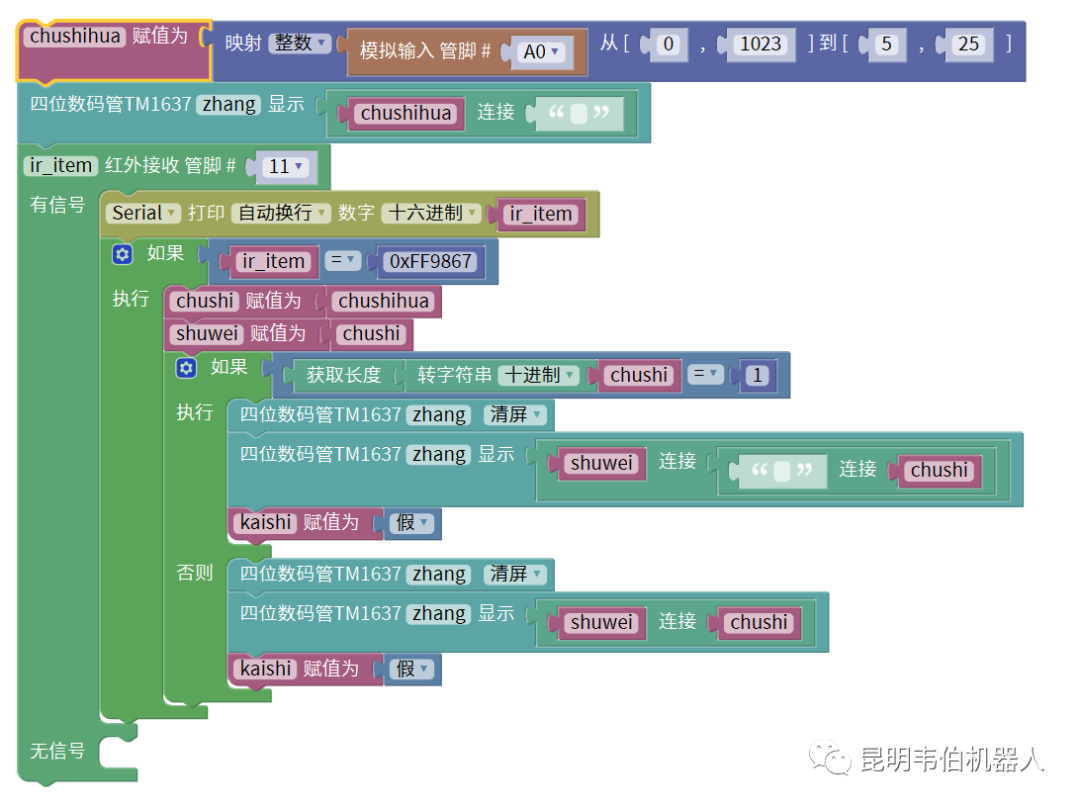

（2）通过对电位器的值的获取，得到瓶子中的水位并显示在四位数码管的左侧

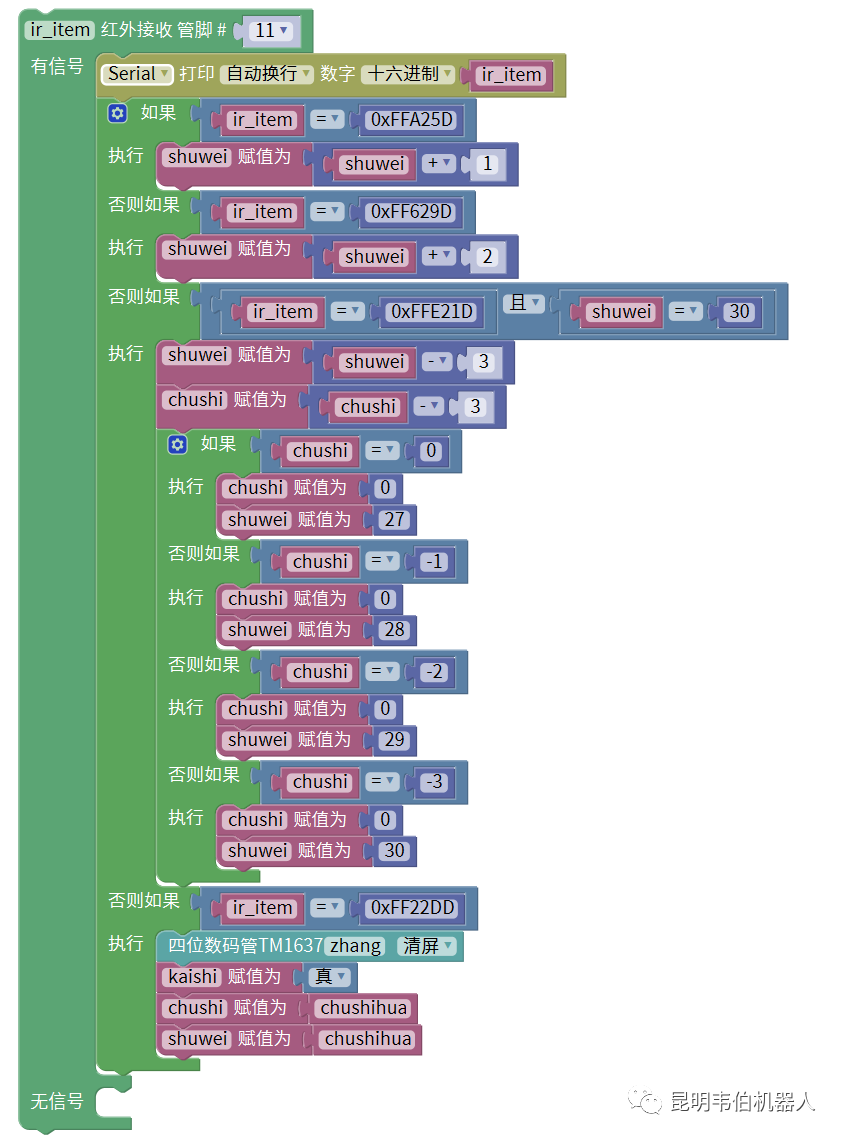

（3）通过红外遥控模块判断按下那个按键（按键“1”表示乌鸦向瓶中投入能让水位升高1的石子，按键“2”代表投入了能让水位升高2的石子；按键“3”代表乌鸦喝水，每次喝掉3个水位的水；4代表重新开始。）

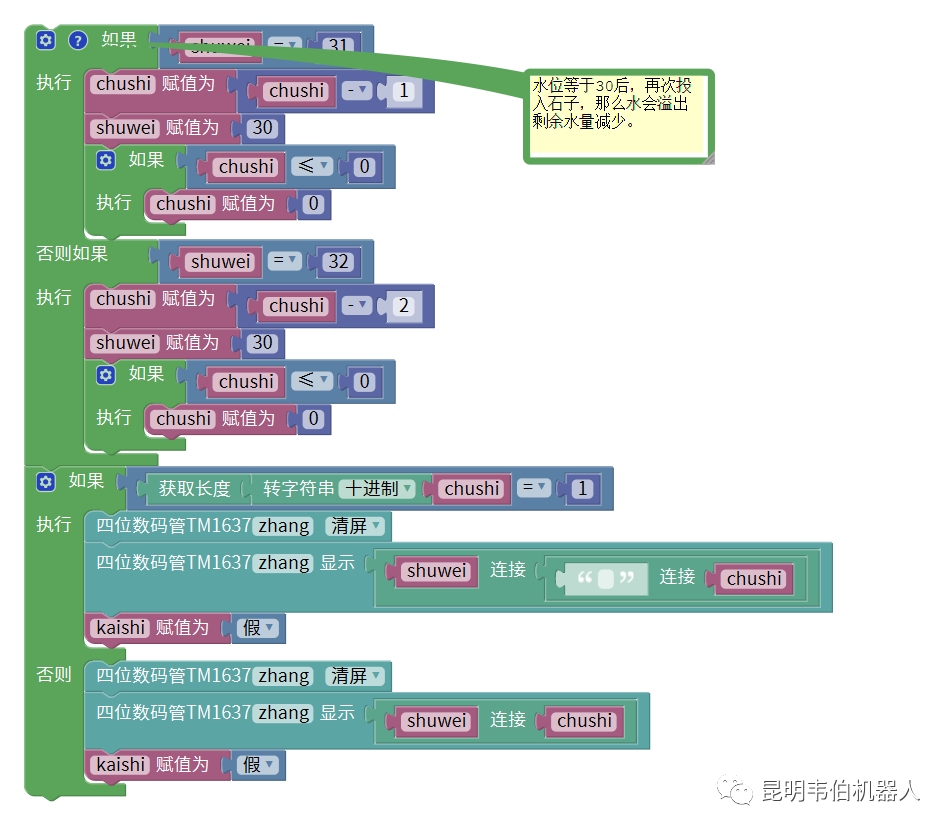

（4）判断水位是否大于等于30，水位等于30后，再次投入石子，那么水会溢出剩余水量减少
2、Arduino C代码
#include <SevenSegmentTM1637.h>#include <IRremote.h>SevenSegmentTM1637 zhang(3,4);int chushihua;int chushi;int shuwei;boolean kaishi;long ir_item;IRrecv irrecv_11(11);decode_results results_11;void setup(){Serial.begin(9600);zhang.begin();chushihua=0;chushi=0;shuwei=0;kaishi=true;irrecv_11.enableIRIn();}void loop(){if (kaishi==true) {chushihua=(map(analogRead(A0), 0, 1023, 5, 25));zhang.print(String(chushihua)+String(" "));if (irrecv_11.decode(&results_11)) {ir_item=results_11.value;String type="UNKNOWN";String typelist[18]={"UNUSED", "RC5", "RC6", "NEC", "SONY", "PANASONIC", "JVC", "SAMSUNG", "WHYNTER", "AIWA_RC_T501", "LG", "SANYO", "MITSUBISHI", "DISH", "SHARP", "DENON", "PRONTO", "LEGO_PF"};if(results_11.decode_type>=1&&results_11.decode_type<=17){type=typelist[results_11.decode_type];}Serial.println("IR TYPE:"+type+" ");Serial.println(ir_item,HEX);if (ir_item==0xFF9867) {chushi=chushihua;shuwei=chushi;if (String(String(chushi, DEC)).length()==1) {zhang.clear();zhang.print(String(shuwei)+String(String(" ")+String(chushi)));kaishi=false;} else {zhang.clear();zhang.print(String(shuwei)+String(chushi));kaishi = false;}}irrecv_11.resume();} else {}} else {if (irrecv_11.decode(&results_11)) {ir_item=results_11.value;String type="UNKNOWN";String typelist[18]={"UNUSED", "RC5", "RC6", "NEC", "SONY", "PANASONIC", "JVC", "SAMSUNG", "WHYNTER", "AIWA_RC_T501", "LG", "SANYO", "MITSUBISHI", "DISH", "SHARP", "DENON", "PRONTO", "LEGO_PF"};if(results_11.decode_type>=1&&results_11.decode_type<=17){type=typelist[results_11.decode_type];}Serial.println("IR TYPE:"+type+" ");Serial.println(ir_item,HEX);if (ir_item==0xFFA25D) {shuwei=shuwei+1;} else if (ir_item==0xFF629D) {shuwei=shuwei+2;} else if (ir_item==0xFFE21D && shuwei == 30) {shuwei=shuwei-3;chushi=chushi-3;if (chushi==0) {chushi=0;shuwei=27;} else if (chushi ==-1) {chushi=0;shuwei=28;} else if (chushi==-2) {chushi=0;shuwei=29;} else if (chushi==-3) {chushi=0;shuwei=30;}} else if (ir_item == 0xFF22DD) {zhang.clear();kaishi=true;chushi=chushihua;shuwei=chushihua;}// 水位等于30后，再次投入石子，那么水会溢出剩余水量减少。if (shuwei==31) {chushi=chushi-1;shuwei=30;if (chushi<=0) {chushi=0;}} else if (shuwei==32) {chushi=chushi-2;shuwei=30;if (chushi<=0) {chushi=0;}}if (String(String(chushi, DEC)).length()==1) {zhang.clear();zhang.print(String(shuwei) + String(String(" ") + String(chushi)));kaishi=false;} else {zhang.clear();zhang.print(String(shuwei)+String(chushi));kaishi=false;}irrecv_11.resume();} else {}}}
