飞不出去的蝴蝶

程序说明：舞台上有黑色边框，蝴蝶自动向前运动时，如果触碰到黑色边框，就会发出声音，并且转向。蝴蝶永远都飞不出黑色边框。(边框自己绘制)

1. 准备工作

（1）在舞台四周绘制一个封闭的黑色边框（如图），无填充、黑色边框加粗。

（2）删除原小猫角色，加载新角色蝴蝶。

2. 功能实现

（1）蝴蝶角色初始位置在黑色边框内部，蝴蝶自动向前运动。

（2）如果触碰到黑色边框，就会发出声音。碰到黑色边框后自动转向，并自动运动，向矩形方框内部的白色区域运动。蝴蝶永远都飞不出黑色边框。如此循环，蝴蝶的运动区域不会超出矩形方框。

3. 设计思路与实现

（1）角色分析

• 角色：Butterfly 1

（2）背景分析

• 背景：自制黑色边框背景

（3）所用积木块介绍

「a. 运动类」

• 角色移动指定的步数，正数就是向前，负数就是向后

• 将角色向左旋转指定的角度

• 将角色移动到舞台中央指定的X/Y坐标位置，默认坐标（x:0,y:0）

• 将角色朝向某个指定的方向

「b. 外观类」

• 将角色的大小调整为指定的值。

「c. 声音类」

• 播放指定的声音，声音开始播放的同时立刻执行后面的积木指令

「d. 事件类」

• 程序启动之后，点击小绿旗，执行后续的程序脚本

「e. 控制类」

• 重复执行模块里面的积木指令

• 条件判断语句，如果条件返回值为真（bool值），那么模块里面的积木指令，如果条件不成立，返回值为假，执行条件判断模块后面的程序指令

• 时间间隔，等待指定的时间后执行后面的指令

「f. 侦测类」

• 检测是否碰到指定的颜色，如果是返回bool值（真），否则返回bool值（假）

「g. 运算类」

• 随机得到设定区间中的任一值

（4）角色、舞台背景设置

「a. 角色设置」

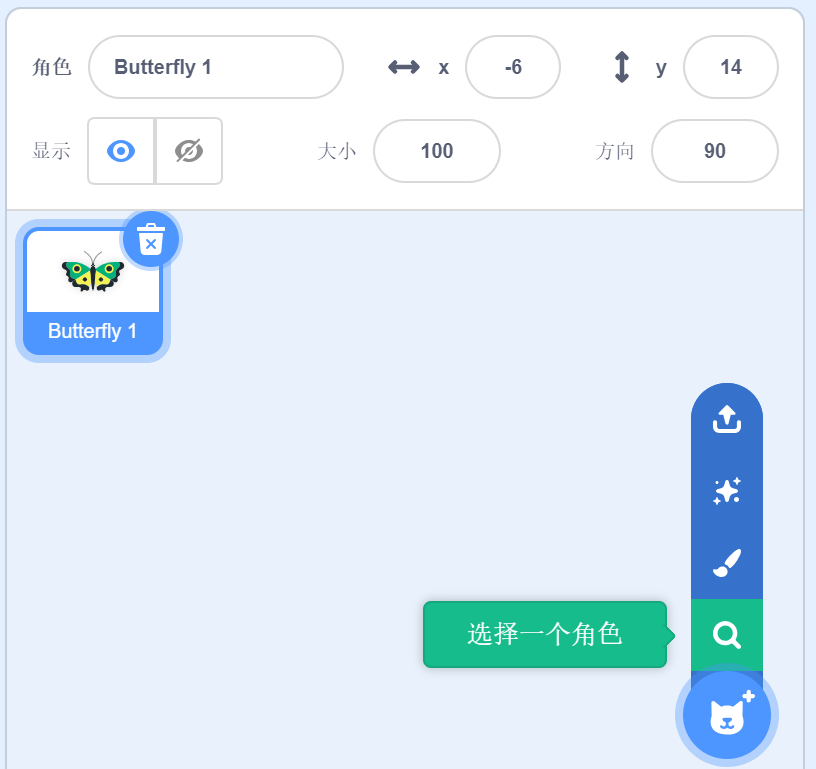

我们在角色列表区通过“选择一个角色”功能，在角色库中，选择butterfly1，并把默认的小猫删除掉。

「b. 舞台背景设置」

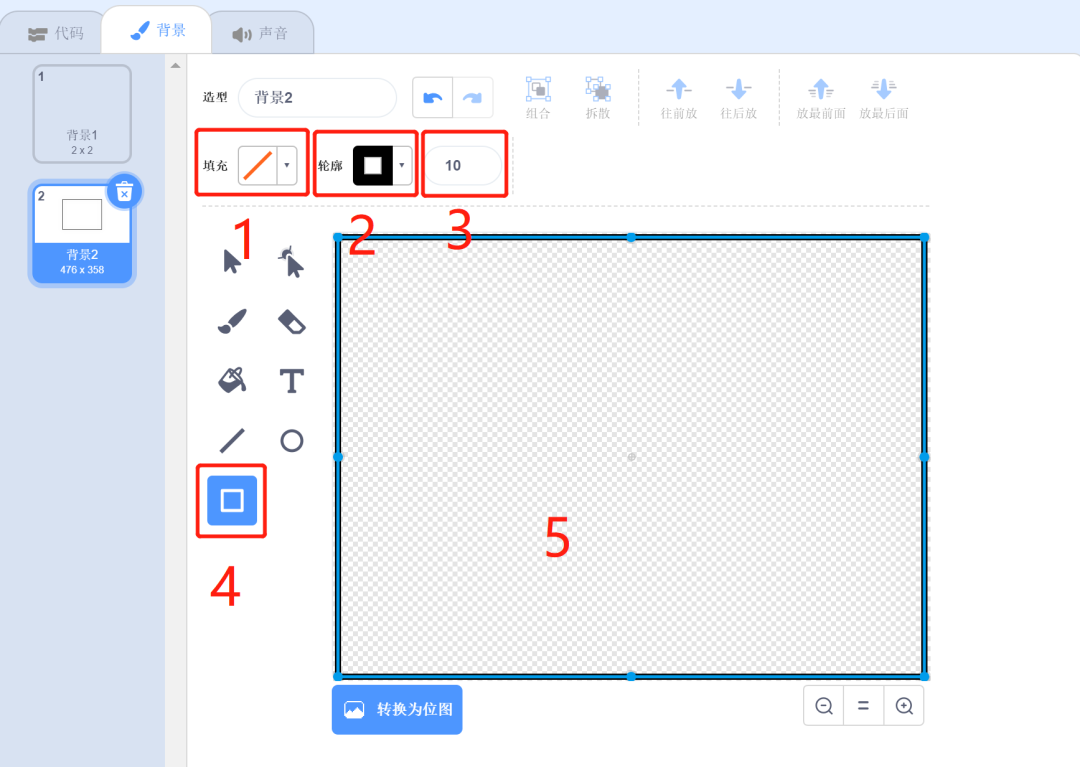

我们选择背景面板，设置无填充（位置1），边框为黑色（位置2），边框加粗为10（位置3）。利用矩形工具（位置4）在画布上绘制一个矩形（位置5）。如下图所示：

（5）脚本编写

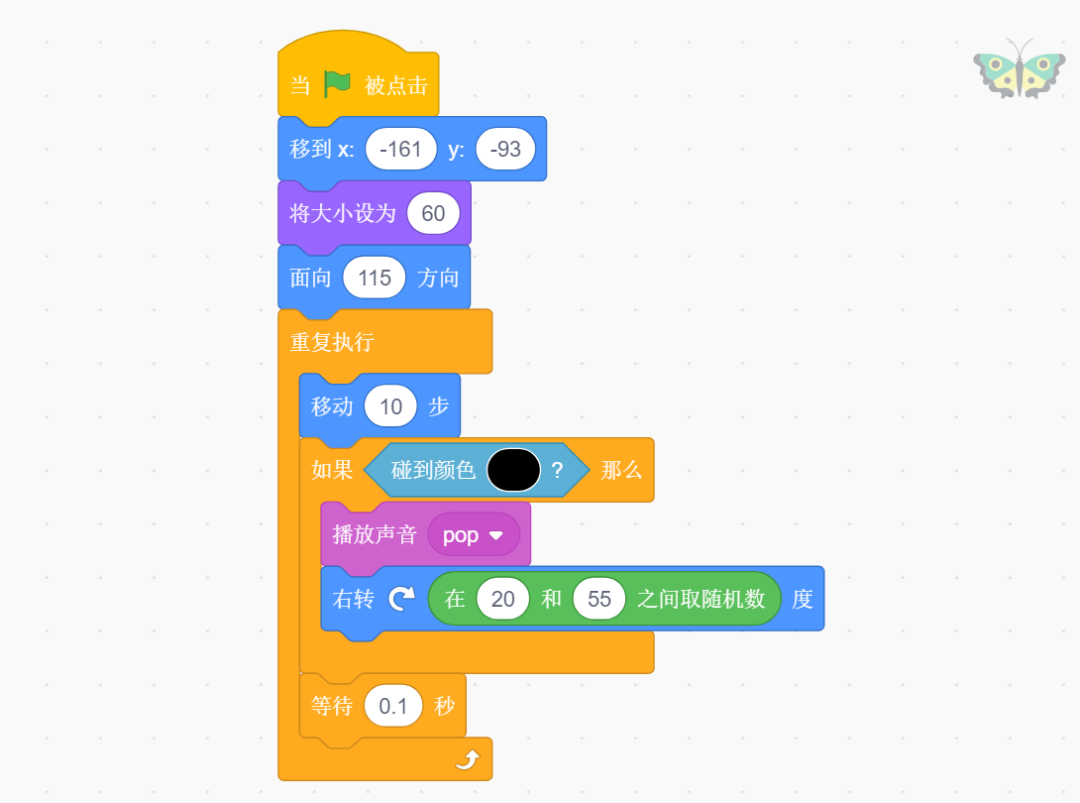

「a. 角色：Butterfly 1」

流程描述：

1. 点击绿旗开始，也就是程序启动，就要执行后续的程序指令。
2. 初始位置，没有指定，只要在黑线内即可。
3. 初始大小，给的图很明晰蝴蝶不是默认大小有缩小。
4. 初始方向，可以直接填数字，也可以采用随机数的方式，题目没有要求。
5. 重复执行（一直移动，和判断是否碰到黑边）。
6. 每次移动10步。
7. 判断是否碰到黑边，用侦测模块“碰到黑色”。
8. 如果碰到黑边按题目要求播放声音。
9. 同时旋转一定的角度，让蝴蝶飞不出去。
10. 时间间隔可加可不加，加只是为了方便观察。

4. 考点分析

二级考试大纲与说明

（一）考核目标

学生对编程软件的进一步操作能力，对多角色的位置，上下层关系等设置，侦测和选择语句以及综合不同模块进行问题的解决；考查对各循环语句的掌握程度。同时针对参加 2 级考试的学生将进行一般逻辑推理和总结归纳能力的考查。

（二）能力目标

通过本级考试的学生，有一定的逻辑推理能力，熟练使用侦测和选择语句解决问题，能独立完成包含分支语句，循环语句等比较综合的案例。

（三）考试标准

1、理解编程工具的进阶相关概念，掌握编程工具中进阶模块的使用。

• 1）理解舞台区层的概念；
• 2）理解舞台区坐标系的概念；
• 3）能够使用选择结构的指令；
• 4）能够使用实现循环的指令；
• 5）能够使用画笔及设置画笔的大小粗细；
• 6）能够控制角色的大小，特效和可视状态；
• 7）能够使用侦测相关的指令；
• 8）能够录入声音，并且对声音进行简单处理；
• 9）掌握数学运算，逻辑运算和关系运算并应用；

2、能应用编程工具中的指令实现进阶效果的程序。

• 1）掌握选择结构、循环结构的流程图画法；
• 2）程序包含选择结构，处理多个条件之间的关系；
• 3）程序中包含循环结构；
• 4）程序中包含侦测场景的实现；
• 5）程序中能使用画笔实现效果；
• 6）程序中按照要求对不同角色进行不同效果的设置。

（四）知识块

• [x] 1. 多角色设置：图层，坐标，移动到鼠标，移动到固定坐标，…秒内移动，角色的大小，特效，可视状态，视频侦测中物体的运动和方向
• [ ] 2. 画笔：画笔的大小粗细设置，抬笔，落笔，擦除
• [x] 3. 选择语句：……那么……，如果…那么……否则……，选择结 构流程图
• [ ] 4. 运算：数学运算，关系运算（大于，小于，等于），逻辑运算（且，或，不成立），字符连接，四舍五入
• [x] 5. 移动中的侦测：碰到鼠标指针|角色|边缘等，颜色侦测，键盘控制
• [x] 6. 循环语句：重复，重复直到…，重复固定次数，循环结构流程图
• [x] 7. 声音的进阶：录入声音，声音的音量控制，声音的截取，设置播放时长和特效，停止
• [ ] 8. 逻辑推理，编程数学：负数的概念，图形推理，逻辑推理，规律总结

备注：

• [x] 为本题涉及到的知识点。
• [ ] 为需要掌握，但本题未涉及到的知识点。

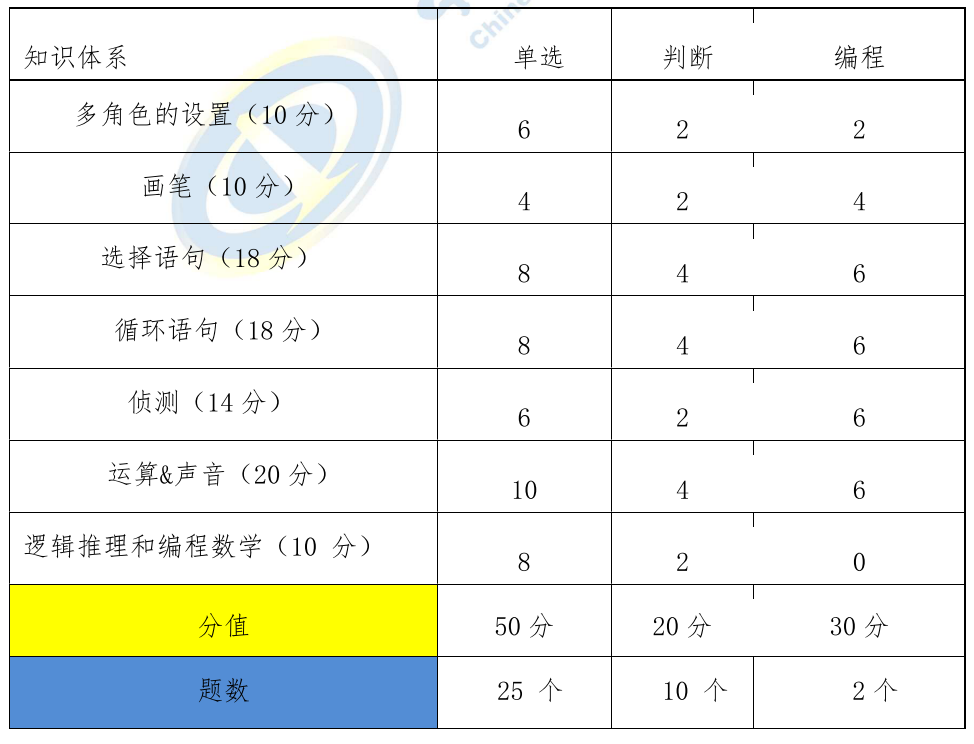

（五）题型配比及分值

---
